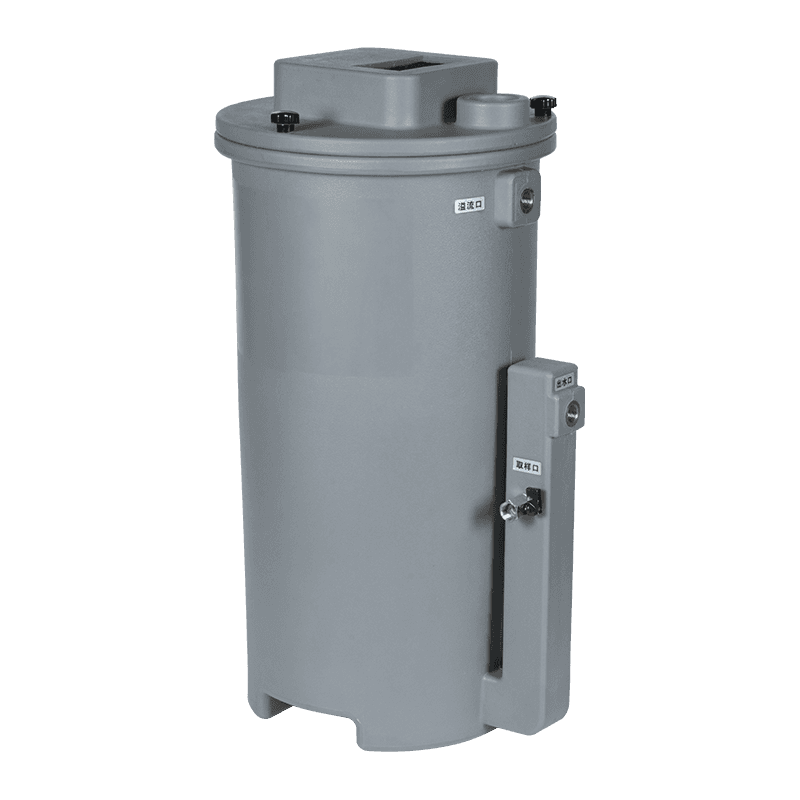

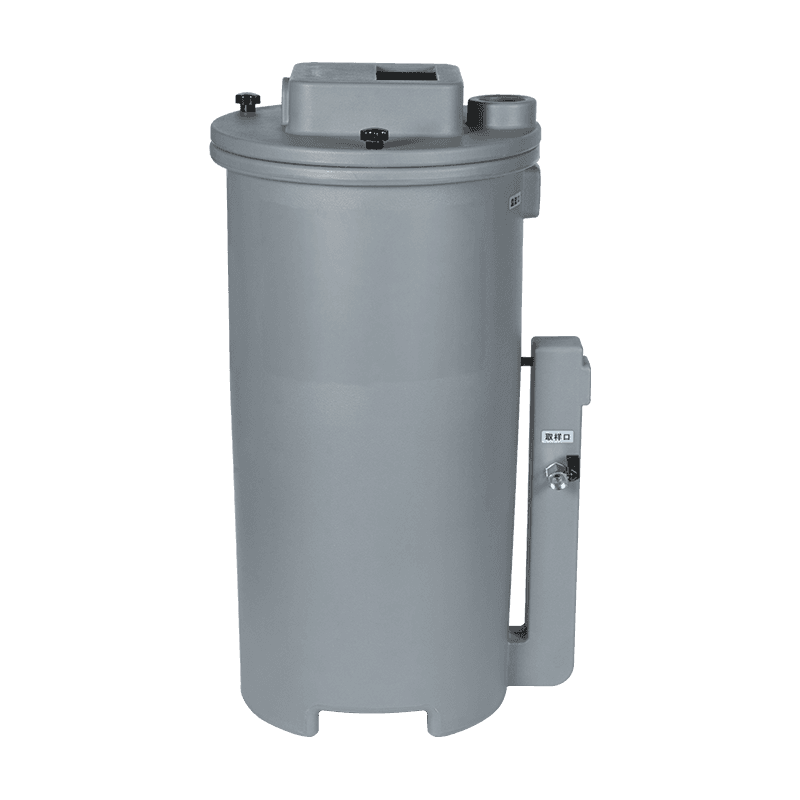

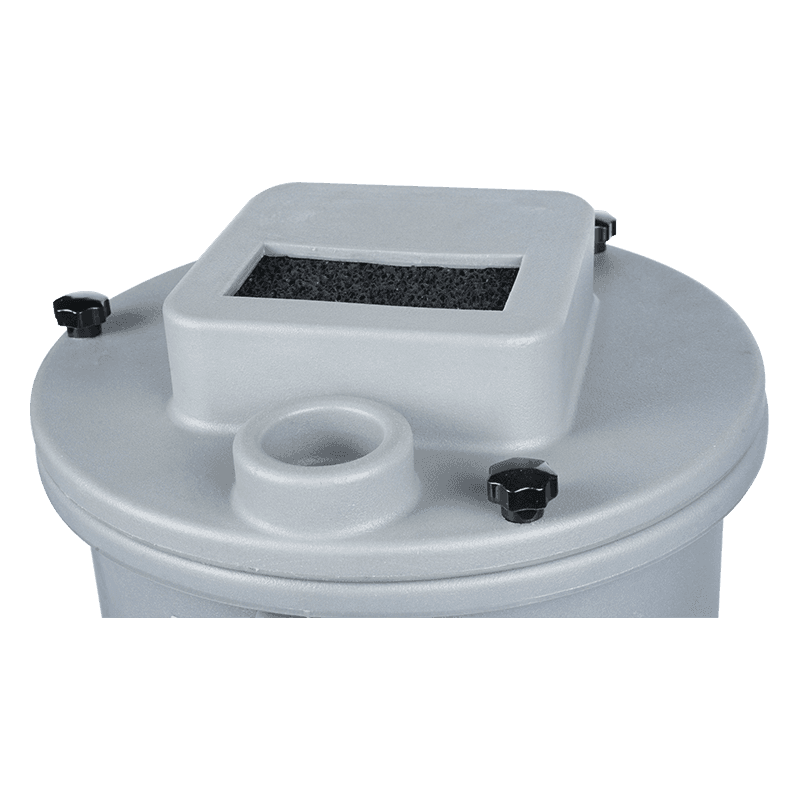

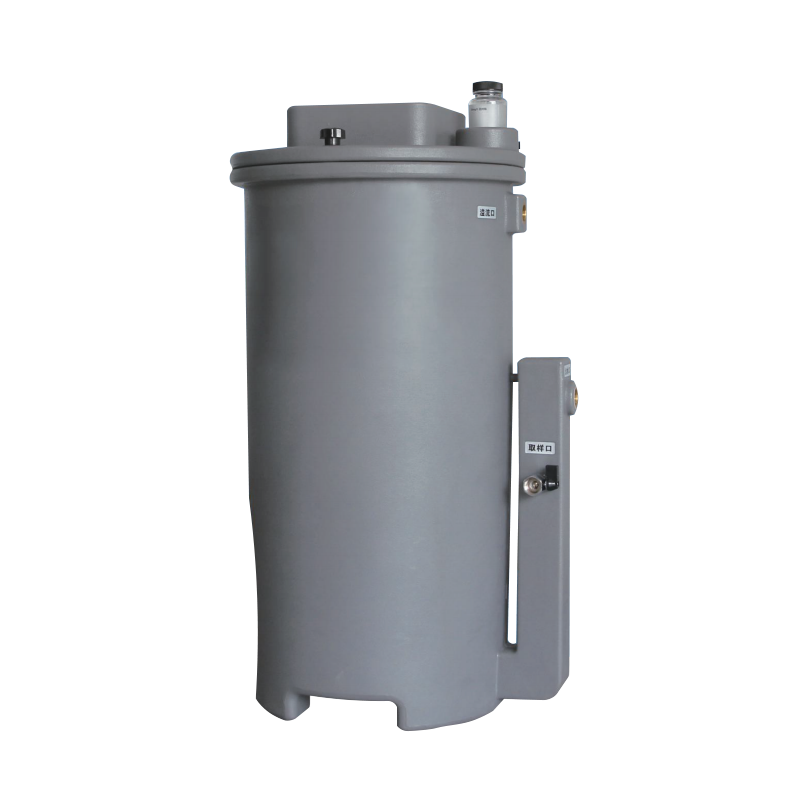

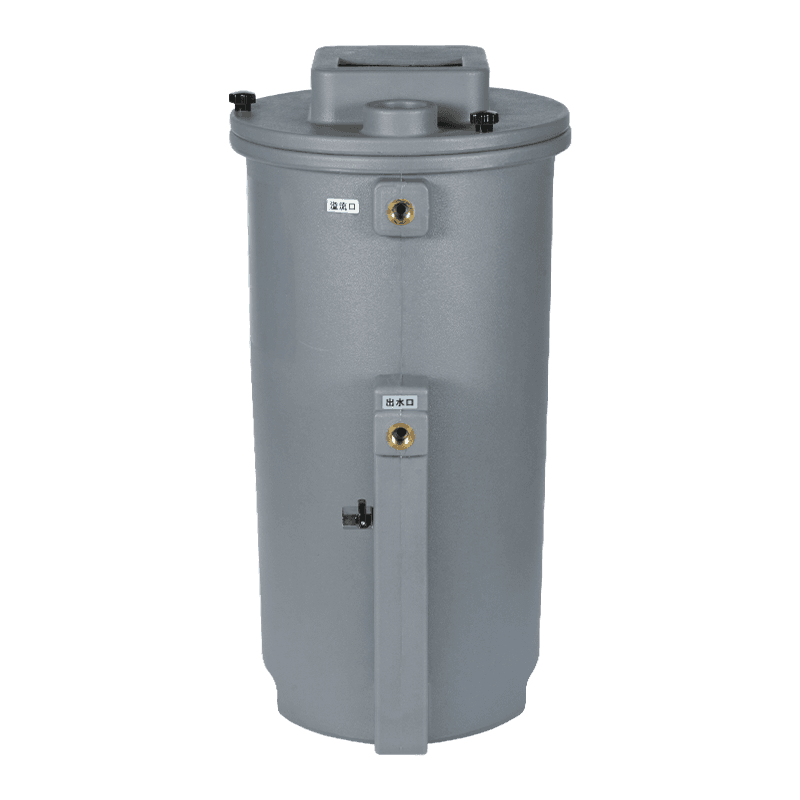

Werkprincipe (verwerkingscapaciteit 4-8m 3 /min)
1. Olie-bevattende persluchtcondensaat komt de decompressiekamer binnen via de waterinlaat.
2. De systeemdruk komt vrij in de decompressiekamer en het condensaat komt langzaam de filterkamer binnen.
3. Het olieabsorptiefilterelement in de filterkamer absorbeert en filtert de meeste oliedruppeltjes in het condensaat.
4. Het condensaat dat alleen sporen van olie bevat, wordt vervolgens gefilterd en gezuiverd door het zuiveringsfilterelement.
5. Het gefilterde condensaat wordt direct door de wateruitgang gelost.

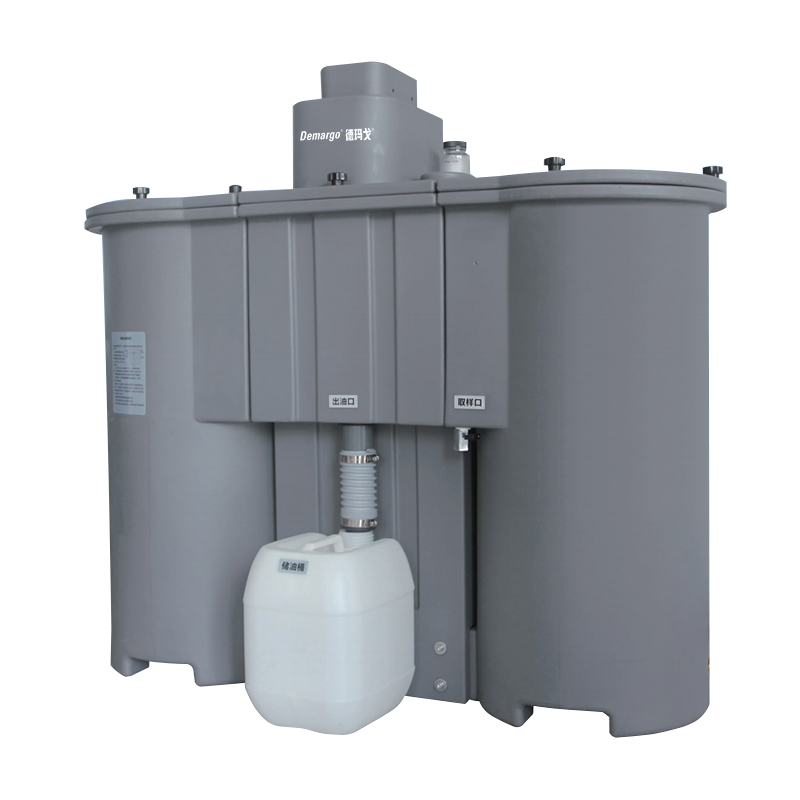

Werkprincipe (verwerkingscapaciteit 15-70m 3 /min)
1. Olie-bevattende persluchtcondensaat komt de decompressiekamer binnen via de waterinlaat. De systeemdruk komt vrij in de decompressiekamer en de condensaat stroomt in de pre-scheidingskamer.
2. Het condensaat in de voorscheidingskamer wordt automatisch gescheiden volgens de verschillende zwaartekracht van olie en water.
3. De continu verdiking van de olielaag op de bovenste laag komt het olieopslagvat binnen via het overloopapparaat.
4. Het condensaat met de minste olie in de onderste laag komt de primaire filtertank binnen door een andere overlooppijp om de meeste oliedruppeltjes te absorberen en te filteren.
5. Het condensaat dat alleen sporen van olievlekken in de secundaire filtertank bevat om filtratie en zuivering te voltooien.
6. Het gefilterde condensaat wordt direct door de stopcontact ontslagen.
Navraag
Productomschrijving
| LS Oil-Water Separator Select Table | ||||||
| Model | LS4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| Schroefmachine stroom (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| Waterinlaatdiameter | G1/2 " | G1/2 " | 2 × G1/2 " | 2 × G1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Wateruitgang diameter | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Olie -uitlaatdiameter | - | - | DN40 | DN40 | DN40 | DN40 |
| Werktemperatuur | 5 ℃ ~ 60 ℃ | |||||
| Maximale werkdruk | 16Bar | |||||
| Materiaal | Pe | |||||
| Algemene afmetingen (mm) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Gewicht (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
