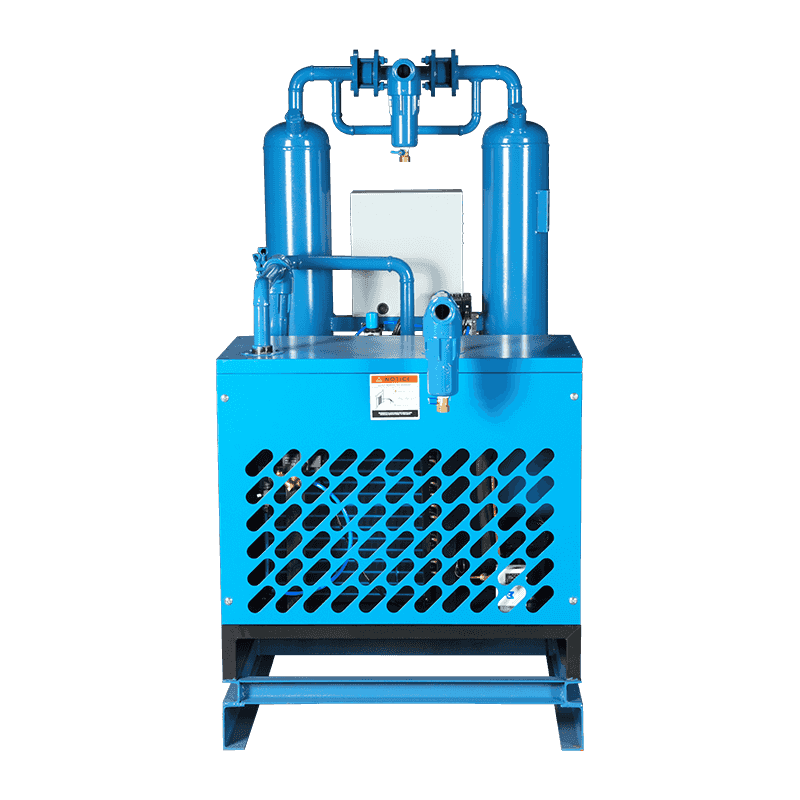

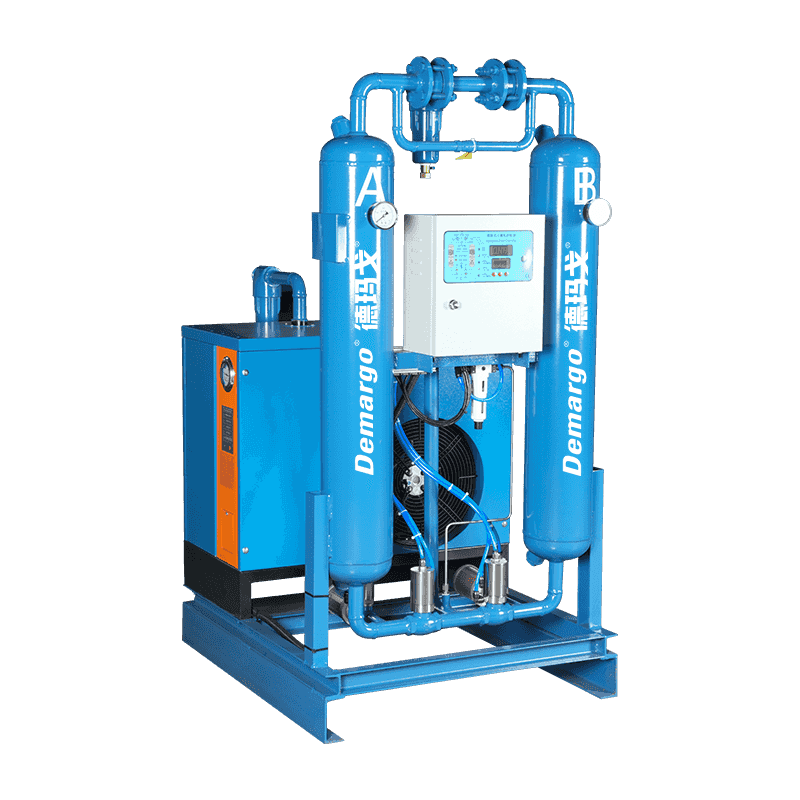

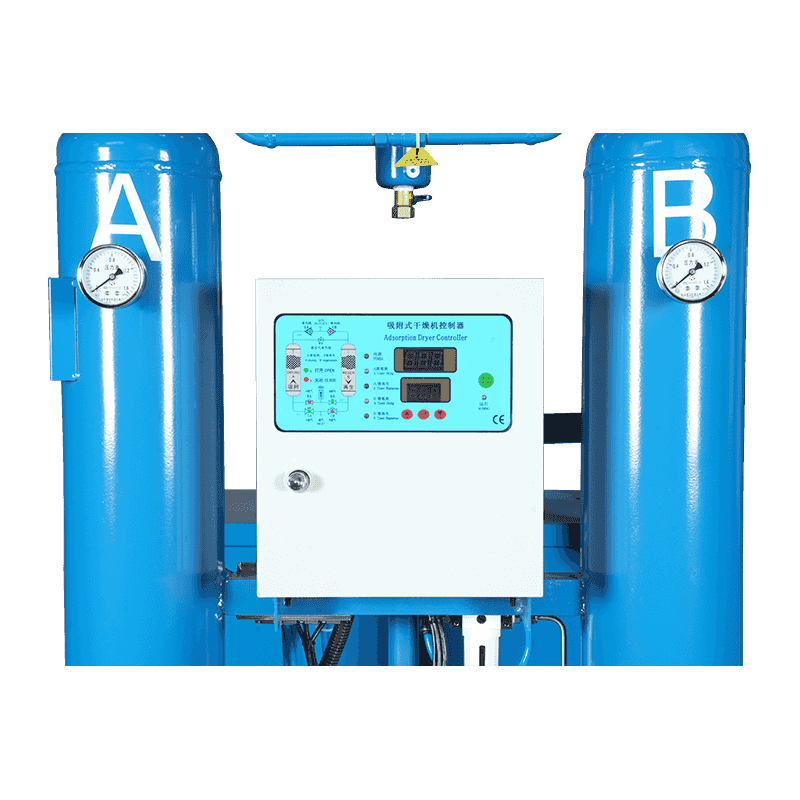

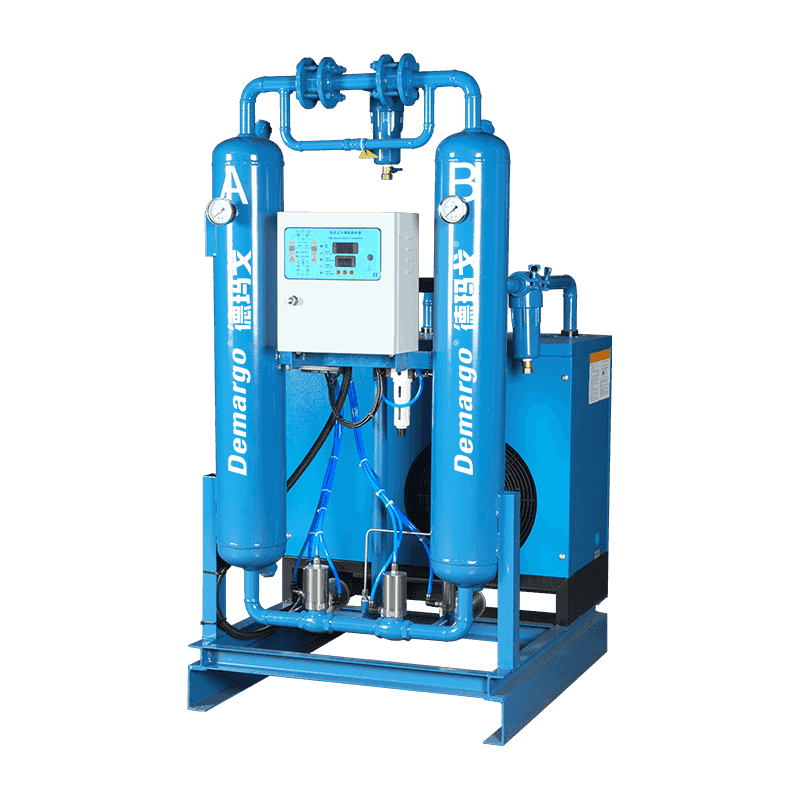

In de hitteloze combinatiemachine komt de gecomprimeerde lucht eerst de voorkoeler in de koude droger in om warmte uit te wisselen met de droge perslucht uit de droger, zodat de temperatuur van de droge gecomprimeerde lucht toeneemt, en tegelijkertijd de temperatuur van de compressische lucht die de verdamper binnenkomt, wordt verlaagd om de koomtemperatuur te verminderen, de werklast van de verdamper vermindert. Vervolgens komt het de verdamper binnen voor warmte -uitwisseling, zodat de perslucht wordt gekoeld tot een dauwpunttemperatuur van ongeveer 5 ° C. Het grootste deel van het water, de olie en sommige onzuiverheden in de perslucht zijn hier gecondenseerd en de lucht en het water worden gescheiden door de luchtwaterscheider, en vervolgens worden het water en de olie ontladen door de automatische afvoer. De gedroogde perslucht komt de droger binnen via het olie -verwijderfilter en verwijdert het water verder naar de dauwpunttemperatuur die aan de vereisten voldoet. De droge perslucht die uit de droger komt, wordt vervolgens verwijderd door het stofverwijderingsfilter om een kleine hoeveelheid stof te verwijderen die door de droger wordt gegenereerd en wordt teruggekeerd naar de precoeler in de koude droger om de hete en vochtige lucht te koelen, zodat zijn eigen temperatuur kan worden verhoogd, die ook gunstig is voor de regeneratie van de droger. Tegelijkertijd kan de verwarmde droge perslucht ook voorkomen dat condensatie in de transportpijpleiding plaatsvindt.
Navraag
Productomschrijving
| Inlaatdruk | 0,6 ~ 1,0 mpa |
| Uitlaatluchtdruk dauwpunt | -40 ~ -70 ℃ |
| Druk | ≤0,05 mpa |
| Omgevingstemperatuur | ≤32 ℃ |
| Inlaatluchttemperatuur | ≤45 ℃ |
| Spoelluchtvolume | 3 ~ 5% |
| Model | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Capaciteit (NM 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Luchtverbinding | Zg1 " | Zg1 " | Zg1½ " | Zg1½ " | Zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Compressorvermogen (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Koelwatercirculatiesnelheid | Gedwongen luchtkoeling | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Spanning (v/hz) | 220/50 of 380/50 | 380/50 | |||||||||||||||||
| Netto gewicht (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Afmetingen (mm) | Lengte | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Breedte | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Hoogte | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
