De meeste gesprekken over de kwaliteit van perslucht beginnen met deeltjesfiltratie en olieoverdracht, maar vocht is vaak de variabele die bepaalt of een proces slaagt of mislukt. Het drukdauwpunt, gewoonlijk afgekort PDP, beschrijft de temperatuur waarbij waterdamp in een persluchtleiding begint te condenseren. Wanneer PDP zich boven de laagste omgevingstemperatuur bevindt die een leidingnetwerk ervaart, vormt zich condensatie in de leidingen zelf, en niet alleen op het gebruikspunt.
In vochtgevoelige productieomgevingen, zoals de assemblage van elektronica, farmaceutische verpakkingen en de luchttoevoer van precisie-instrumenten, kan zelfs een paar graden PDP-afwijking voldoende restvocht introduceren om de productkwaliteit in gevaar te brengen. Een enkele condensatiegebeurtenis in een luchtleiding kan roestdeeltjes, stilstaand water of biologische groei stroomafwaarts naar een pneumatisch gereedschap, een sproeimondstuk of een afgesloten instrumentbehuizing transporteren.
In dit artikel wordt gekeken hoe droogtechnologieën op elkaar worden gestapeld om dauwpunten te bereiken die een eentrapssysteem op zichzelf niet kan bereiken, en hoe die gelaagdheid zich vertaalt in meetbare betrouwbaarheidswinst voor veeleisende toepassingen.
De omgevingslucht vervoert altijd waterdamp, en door die lucht te comprimeren wordt het vocht geconcentreerd in plaats van verwijderd. Een verhouding van grofweg zeven op één is typisch wanneer lucht wordt gecomprimeerd van atmosferische druk naar een standaard werkdruk, wat betekent dat hetzelfde volume waterdamp nu in een veel kleinere ruimte wordt verpakt. Zonder behandeling condenseert die geconcentreerde damp zodra de lucht ergens stroomafwaarts afkoelt, of dit nu in een leidingtraject, een filterhuis of gereedschap is.
De basisfunctie van elke droogfase is om het drukdauwpunt te verlagen tot onder de laagste temperatuur die de lucht zal tegenkomen na het verlaten van de droger. Gekoelde droogfasen zijn doorgaans gericht op een drukdauwpunt in het bereik van drie tot tien graden Celsius, wat voldoende is voor algemene werkplaatslucht, pneumatisch gereedschap en de meeste buitenleidingen in gematigde klimaten.
Waar deze enkele fase tekortschiet, zijn toepassingen waarbij de stroomafwaartse omgeving ver onder het vriespunt zakt, zoals instrumentenlijnen buitenshuis in koude klimaten, of waar het proces zelf een veel drogere luchtstroom vereist, zoals bij het hanteren van poeders, optische coating of de productie van vochtgevoelige verpakkingsfilms. In die gevallen kan een gekoelde fase alleen het vereiste dauwpunt niet bereiken en is een secundair droogmechanisme noodzakelijk.
| Toepassingstype | Typische vereiste PDP | Eentraps voldoende |
|---|---|---|
| Algemene werkplaatsgereedschappen | 3 C tot 10 C | Ja |
| Buitenleidingen, gematigd klimaat | 0 C tot 3 C | Vaak |
| Buitenleidingen, koud klimaat | -20 C of lager | Nee |
| Elektronica of optische processen | -40 graden Celsius of lager | Nee |
| Farmaceutische of poederbehandeling | -40 C tot -70 graden Celsius | Nee |
Een adsorptiedroger gebruikt een vast droogmateriaal, gewoonlijk geactiveerd aluminiumoxide of een moleculaire zeef, om watermoleculen fysiek aan het oppervlak te binden terwijl lucht door een gepakt bed stroomt. In tegenstelling tot gekoelde koeling, waarbij de temperatuur wordt verlaagd om water te condenseren, is adsorptie afhankelijk van de oppervlaktechemie van het droogmiddel om damp rechtstreeks uit de luchtstroom te verwijderen. Dankzij dit mechanisme kunnen adsorptiesystemen veel lagere dauwpunten bereiken, vaak in het bereik van min veertig tot min zeventig graden Celsius, afhankelijk van het type droogmiddel en de regeneratiemethode.
De dubbele torenconfiguratie is de standaardarchitectuur voor continu gebruik. Terwijl de ene toren de binnenkomende luchtstroom actief droogt, wordt de tweede toren geregenereerd, wat betekent dat het verzadigde droogmiddelbed het opgehoopte vocht heeft afgevoerd, zodat deze weer in gebruik kan worden genomen. Er worden twee veel voorkomende regeneratiebenaderingen gebruikt:
De torens wisselen van rol volgens een getimede of door dauwpunt geactiveerde cyclus, zodat de uitlaatluchtstroom continu droog blijft, zelfs als het droogmiddelbed in elke toren zijn eigen verzadigings- en regeneratiefasen doorloopt.
Omdat adsorptie afhankelijk is van een eindig droogmiddeloppervlak, hangt de effectiviteit van het systeem sterk af van de toestand van de inlaatlucht. Voorfiltratie om bulkvloeistof en olieaerosol stroomopwaarts van de torens te verwijderen, verlengt de levensduur van het droogmiddel en behoudt het haalbare dauwpunt in de loop van de tijd. Daarom worden adsorptiedrogers bijna altijd stroomafwaarts van een primaire koel- of scheidingsfase geïnstalleerd in plaats van direct na de compressor.

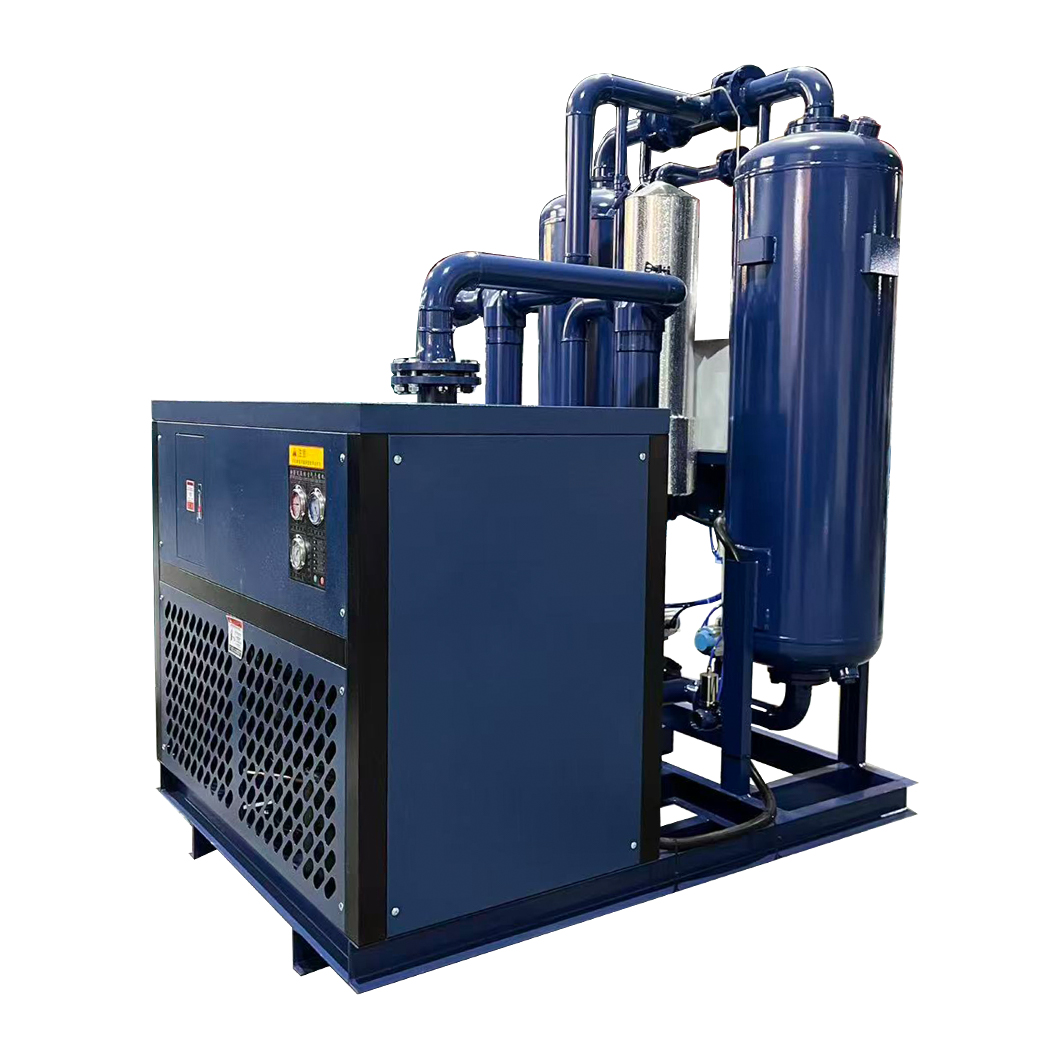

Een gecombineerd systeem integreert een primaire koel- of scheidingsfase met een secundaire adsorptiefase in één enkel technisch pakket, in plaats van ze te behandelen als twee onafhankelijk van elkaar gedimensioneerde en geïnstalleerde eenheden. De primaire fase verwerkt het grootste deel van de vochtbelasting en verwijdert het grootste deel van de waterdamp en het bulkcondensaat voordat de lucht ooit de droogmiddelbedden bereikt. De adsorptiefase hoeft dan alleen nog maar de resterende, veel kleinere fractie damp te strippen om een ultralaag dauwpunt te bereiken.
Deze gefaseerde aanpak heeft een direct praktisch voordeel: het vermindert de vochtbelasting op de droogmiddelbedden, waardoor het interval tussen regeneratiecycli wordt verlengd en het spoelluchtvolume dat wordt verbruikt tijdens warmteloze regeneratie wordt verminderd. Uit veldgegevens verzameld over algemene industriële installaties blijkt dat het combineren van een voorkoelfase voorafgaand aan de adsorptie het spoelluchtverbruik met een aanzienlijke marge vermindert in vergelijking met alleen adsorptiedrogen, omdat er per cyclus minder water hoeft te worden gedesorbeerd.
Het in scène zetten van een koelproces voorafgaand aan de adsorptie verbetert niet alleen het dauwpunt, het beschermt ook de economie van het hele systeem door te verminderen hoe hard het droogmiddelbed bij elke cyclus moet werken.
Gecombineerde units worden doorgaans gespecificeerd als een enkele voetafdruk met gedeelde bedieningselementen, wat ook de dauwpuntbewaking vereenvoudigt. Een enkele sensor die bij de laatste uitlaat is geplaatst, geeft een nauwkeurig beeld van de systeemprestaties, in plaats van dat er aparte monitoringpunten nodig zijn over twee onafhankelijk bestuurde eenheden.
De keuze tussen een standalone gekoelde fase, een standalone adsorptiefase of een gecombineerd pakket hangt af van het dauwpuntdoel, de vochtbelasting en de tolerantie voor de bedrijfskosten van de faciliteit. De onderstaande tabel vat de praktische afwegingen samen.
| Technologie | Typisch PDP-bereik | Energie profiel | Beste pasvorm |
|---|---|---|---|
| Alleen gekoeld | 3 C tot 10 C | Lagere bedrijfskosten | Algemene fabriekslucht, gereedschap |
| Alleen adsorptie | -40 C tot -70 graden Celsius | Hoger vanwege spoeling of warmteverlies | Koud klimaat of droogproceslijnen |
| Gecombineerd systeem | -40 C tot -70 graden Celsius | Gereduceerd versus alleen adsorptie | Droge lucht met hoog volume en kostenbeheersing |
Voorzieningen die slechts af en toe bescherming nodig hebben tegen kou, vinden een vrijstaande koeltrap vaak voldoende, op voorwaarde dat de leidingen goed geïsoleerd zijn en niet door onverwarmde buitenruimtes lopen. Faciliteiten met een continue vraag naar droge lucht met een hoog volume, zoals filmextrusielijnen of de productie van glasvezelkabels, hebben de neiging een sneller rendement op de investering te behalen uit een gecombineerd pakket, omdat het verminderde spoelluchtverlies gedurende duizenden bedrijfsuren per jaar toeneemt.
Het kiezen van een droogconfiguratie moet beginnen met de werkelijke stroomafwaartse vereisten, niet met het nominale vermogen van de compressor. Een paar vragen helpen de beslissing te beperken:
Voor instrumentlucht die gevoelige regelsystemen voedt, vereisen veel specificaties als veiligheidsmarge een dauwpunt dat minimaal tien graden Celsius onder de laagst verwachte omgevingstemperatuur ligt. Deze marge houdt rekening met drukschommelingen en sensordrift in de loop van de tijd, en het is een van de meest voorkomende redenen waarom faciliteiten overstappen van een eenfasige naar een gecombineerde droogaanpak, zelfs wanneer de berekende minimumvereiste slechts marginaal lager lijkt dan wat alleen koeling kan leveren.
De prestaties van elk op adsorptie gebaseerd systeem gaan geleidelijk achteruit naarmate het droogmiddelbed de verzadiging nadert, en deze degradatie is niet altijd zichtbaar zonder actieve monitoring. Een dauwpunt dat in de loop van weken of maanden omhoog kruipt komt veel vaker voor dan een plotselinge storing. Daarom kan het vertrouwen op een vaste regeneratietimer zonder dauwpuntverificatie een faciliteit blootstellen aan langzame, onopgemerkte vochtkruip.
Praktische stappen voor het beheren van de droogmiddelprestaties gedurende de levensduur van het systeem zijn onder meer:
Het voorkomen van stroomafwaartse condensatie is uiteindelijk een kwestie van consistentie en niet van topprestaties. Een systeem dat op de eerste dag een uitstekend dauwpunt bereikt, maar het jaar daarop onopgemerkt omhoog gaat, biedt weinig praktische bescherming vergeleken met een systeem dat wordt bewaakt en onderhouden om gedurende het volledige onderhoudsinterval een stabiel, geverifieerd dauwpunt te behouden.
Het drukdauwpunt wordt gemeten bij de werkelijke werkdruk van het persluchtsysteem, terwijl het atmosferische dauwpunt verwijst naar dezelfde lucht bij standaard atmosferische druk. Omdat compressie vocht concentreert, is het drukdauwpunt van een bepaalde luchtstroom altijd hoger dan het equivalente atmosferische dauwpunt. Daarom verwijzen de persluchtspecificaties naar PDP in plaats van naar het atmosferische dauwpunt.
Systemen met een lager dauwpunt verbruiken over het algemeen meer energie door spoelluchtverlies of de werking van de verwarming, en vereisen een zorgvuldiger onderhoud van het droogmiddel. Het specificeren van een systeem dat veel verder gaat dan wat het proces feitelijk nodig heeft, verhoogt de lopende bedrijfskosten zonder een overeenkomstig kwaliteits- of betrouwbaarheidsvoordeel. Het afstemmen van het dauwpuntdoel op de werkelijke stroomafwaartse vereisten is dus de meest kosteneffectieve benadering.
De levensduur varieert afhankelijk van de luchtkwaliteit, de verontreinigingsbelasting en de bedrijfscycli, maar droogmiddelmedia in een goed onderhouden systeem met de juiste voorfiltratie blijven doorgaans enkele jaren effectief voordat vervanging nodig is. Faciliteiten met een slechte stroomopwaartse filtratie of frequente olie-overdracht hebben doorgaans een kortere levensduur van het droogmiddel en moeten een budget reserveren voor frequentere inspecties.
In veel gevallen kan een adsorptiefase stroomafwaarts van een bestaande koeldroger worden toegevoegd om een effectief gecombineerde configuratie te creëren, op voorwaarde dat de bestaande unit voldoende capaciteit heeft en de leidingindeling rekening houdt met de extra voetafdruk. Een goede capaciteitsbeoordeling van de bestaande primaire fase wordt aanbevolen voordat een secundaire droogfase wordt toegevoegd.
Plotselinge dauwpuntstijging wordt meestal veroorzaakt door een mislukte of omzeilde regeneratiecyclus, een gebarsten of gekanaliseerd droogmiddelbed waardoor lucht de media kan omzeilen, of een stroomopwaarts voorfilterstoring waardoor het droogmiddel wordt overspoeld met vloeibaar water of olie. Door deze drie gebieden achtereenvolgens te controleren, wordt de hoofdoorzaak doorgaans snel geïdentificeerd.
